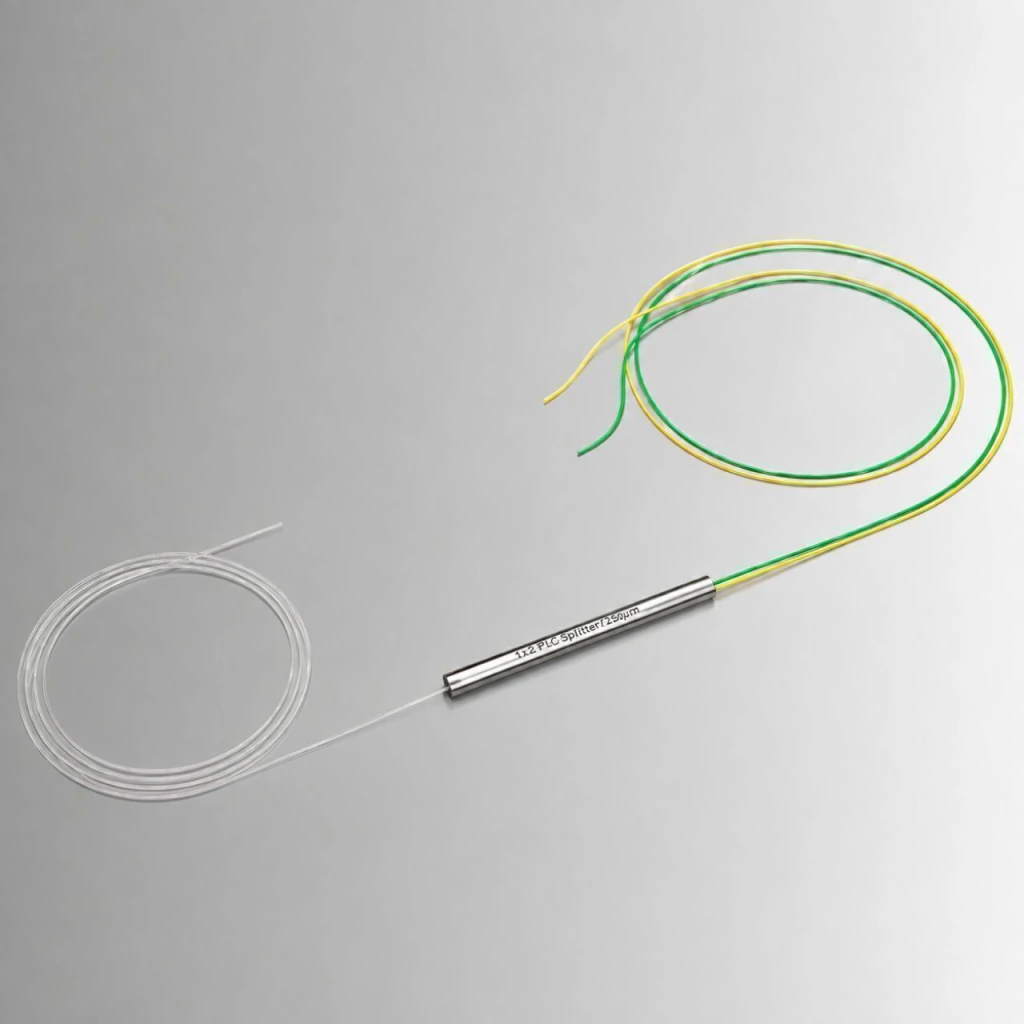

Splitter Óptico 1x2 Desbalanceado 20/80% – Sem Conector

O Splitter Óptico 1x2 Desbalanceado 20/80% é um componente passivo utilizado em redes de fibra óptica para dividir uma entrada óptica em duas saídas com diferentes níveis de potência.

Diferentemente de um splitter convencional 1x2 de divisão equilibrada, que distribui aproximadamente 50% da potência para cada saída, o modelo 20/80% direciona aproximadamente 20% da potência óptica para uma saída e 80% para a outra, sendo indicado para projetos que necessitam de uma distribuição óptica assimétrica.

Por ser um dispositivo passivo, não necessita de alimentação elétrica para funcionar.

O produto é fornecido sem conectores, permitindo que o instalador realize a terminação de acordo com as necessidades específicas do projeto.

Principais características

• Tipo: Splitter Óptico
• Configuração: 1×2
• Tipo de divisão: Desbalanceada
• Divisão óptica: 20/80%
• Entradas: 1
• Saídas: 2
• Tecnologia: Componente óptico passivo
• Alimentação elétrica: Não necessita
• Conectores: Não possui
• Aplicação: Redes de fibra óptica
• Uso: FTTH, GPON, FTTx e outras redes ópticas compatíveis
• Instalação: Conforme projeto e aplicação
• Estado: Conforme anúncio

Como funciona a divisão 20/80%

O splitter recebe um sinal óptico através de uma única entrada e distribui esse sinal para duas saídas com diferentes níveis de potência.

A divisão nominal é:

Entrada → 20% + 80%

Ou seja:

• Saída 1: aproximadamente 20% da potência óptica;
• Saída 2: aproximadamente 80% da potência óptica.

A divisão é utilizada quando o projeto necessita que uma das ramificações receba uma parcela significativamente maior da potência disponível.

Exemplo simplificado

Se considerarmos uma potência óptica hipotética de entrada de 10 mW, idealmente teríamos aproximadamente:

10 mW → 2 mW + 8 mW

Na prática, entretanto, existem perdas de inserção e perdas adicionais, portanto os valores reais nas saídas não correspondem exatamente a 20% e 80%.

Aplicação em redes de fibra óptica

O splitter 1x2 desbalanceado pode ser utilizado em diferentes arquiteturas ópticas nas quais seja necessário realizar uma distribuição assimétrica do sinal.

Entre suas aplicações estão:

• Redes FTTH;
• Redes FTTx;
• Redes GPON;
• Redes de distribuição óptica;
• Projetos de provedores de internet;
• Redes de telecomunicações;
• Distribuição de sinais ópticos;
• Ramificações de enlaces;
• Projetos que necessitam de diferentes níveis de potência entre os pontos atendidos.

A aplicação específica deve ser definida de acordo com o orçamento óptico da rede.

Splitter passivo

O equipamento funciona de maneira totalmente passiva, não necessitando de:

• Fonte de alimentação;
• Energia elétrica;
• Configuração de software;
• Equipamento eletrônico;
• Gerenciamento.

A divisão ocorre exclusivamente através de componentes ópticos internos.

Essa característica proporciona alta confiabilidade e permite que o splitter seja instalado em diferentes pontos da infraestrutura óptica.

Modelo desbalanceado 20/80%

O grande diferencial deste modelo é a divisão assimétrica da potência óptica.

Em determinadas aplicações, uma divisão 50/50% não é adequada porque os dois pontos de saída podem possuir diferentes distâncias, quantidades de emendas, conectores, splitters subsequentes ou necessidades de potência.

O modelo 20/80% permite compensar essas diferenças no projeto óptico.

Exemplos de utilização

Pode ser utilizado em projetos nos quais:

• Uma ramificação necessita de maior potência;
• Uma saída alimenta um trecho mais longo;
• Uma saída alimenta uma segunda etapa de divisão;
• É necessário realizar uma derivação com menor impacto sobre o enlace principal;
• O projeto possui necessidades diferentes de potência entre os dois caminhos.

A escolha entre a saída de 20% e a saída de 80% deve ser feita de acordo com o projeto óptico e o orçamento de potência disponível.

Aplicação em redes GPON

Em redes GPON, o splitter pode ser utilizado como elemento passivo de distribuição óptica.

Uma arquitetura simplificada pode ser:

OLT → Fibra óptica → Splitter 1×2 20/80% → Ramificações da rede

O splitter também pode ser utilizado em conjunto com outros splitters, dependendo da arquitetura projetada.

Porém, é importante considerar que cada componente inserido na rede acrescenta perda óptica, devendo ser contabilizado no orçamento óptico total.

Sem conectores

Este modelo é fornecido sem conectores ópticos instalados.

Essa característica permite maior flexibilidade para o instalador, que pode realizar a terminação de acordo com o projeto.

Dependendo da aplicação, podem ser utilizados conectores como:

• SC/APC;
• SC/UPC;
• LC/APC;
• LC/UPC;

O conector adequado deve ser escolhido de acordo com os equipamentos e componentes utilizados na rede.

A terminação deve ser realizada utilizando técnicas apropriadas para fibra óptica, garantindo baixa perda e boa qualidade de conexão.

Importância da perda de inserção

Embora a divisão seja nominalmente 20/80%, o desempenho real do splitter deve considerar parâmetros ópticos como:

• Perda de inserção;
• Perda de retorno;
• Uniformidade;
• Diretividade;
• Comprimento de onda;
• Temperatura de operação;
• Qualidade das terminações.

A potência disponível após o splitter será sempre menor que a potência idealmente calculada apenas pela proporção de divisão.

Por isso, em projetos profissionais, recomenda-se considerar a especificação técnica do fabricante para realizar o cálculo do orçamento óptico.

Compatibilidade com comprimentos de onda

Splitters ópticos utilizados em redes de telecomunicações podem operar em diferentes comprimentos de onda, dependendo da tecnologia e do componente utilizado.

Em redes PON, é comum trabalhar com diferentes comprimentos de onda para downstream e upstream.

A faixa exata de operação, perda de inserção e demais parâmetros devem ser conferidos na especificação do lote/modelo adquirido.

Instalação

O splitter deve ser instalado em local protegido e compatível com sua construção e aplicação.

Pode ser utilizado em:

• Caixas de distribuição;
• CTOs;
• DIOs;
• Caixas de emenda;
• Gabinetes ópticos;
• Painéis de distribuição;
• Outros ambientes apropriados para componentes ópticos.

Durante a instalação, recomenda-se:

• Não dobrar excessivamente as fibras;
• Respeitar o raio mínimo de curvatura;
• Proteger as fibras contra esmagamento;
• Manter conectores e terminações limpos;
• Evitar exposição das extremidades ópticas à poeira;
• Utilizar ferramentas adequadas;
• Identificar corretamente as portas de entrada e saída.

Cuidados com a fibra óptica

As fibras ópticas são componentes sensíveis e devem ser manuseadas corretamente.

Nunca olhe diretamente para a extremidade de uma fibra óptica ou porta óptica, pois pode haver emissão de luz invisível ao olho humano.

Também é importante:

• Utilizar tampas protetoras quando as portas não estiverem conectadas;
• Limpar conectores antes da conexão;
• Evitar tocar nas faces dos conectores;
• Não deixar a fibra exposta à sujeira;
• Evitar dobras acentuadas;
• Realizar testes ópticos quando necessário.

Ideal para

O Splitter Óptico 1x2 20/80% é indicado para:

• Provedores de internet;
• Técnicos de fibra óptica;
• Instaladores;
• Integradores de telecomunicações;
• Projetos FTTH;
• Redes GPON;
• Redes FTTx;
• Infraestrutura de telecomunicações;
• Expansão de redes ópticas;
• Projetos que necessitam de divisão óptica assimétrica.

Conteúdo da embalagem

• 01 × Splitter Óptico 1×2 Desbalanceado 20/80%
• Sem conectores

Não acompanham conectores, adaptadores, caixas, suportes ou demais acessórios, salvo quando expressamente informados no anúncio.

Informações importantes

A divisão 20/80% é nominal e não significa que exatamente 20% e 80% da potência de entrada estarão disponíveis nas saídas.

O cálculo real deve considerar as perdas do próprio splitter, conectores, emendas, fibras, splitters adicionais e demais elementos do enlace.

Antes da instalação, verifique a potência óptica disponível e o orçamento óptico total da rede.

Resumo técnico

Destaques do produto

Splitter 1×2 | Divisão 20/80% | Desbalanceado | Passivo | Sem conectores | FTTH | GPON | FTTx | Telecomunicações

Splitter Óptico 1×2 Desbalanceado 20/80%: solução passiva para distribuição assimétrica de potência em redes de fibra óptica, permitindo direcionar aproximadamente 20% do sinal para uma saída e 80% para outra, sendo indicado para projetos FTTH, GPON, FTTx e outras aplicações que necessitam de distribuição óptica não uniforme.
