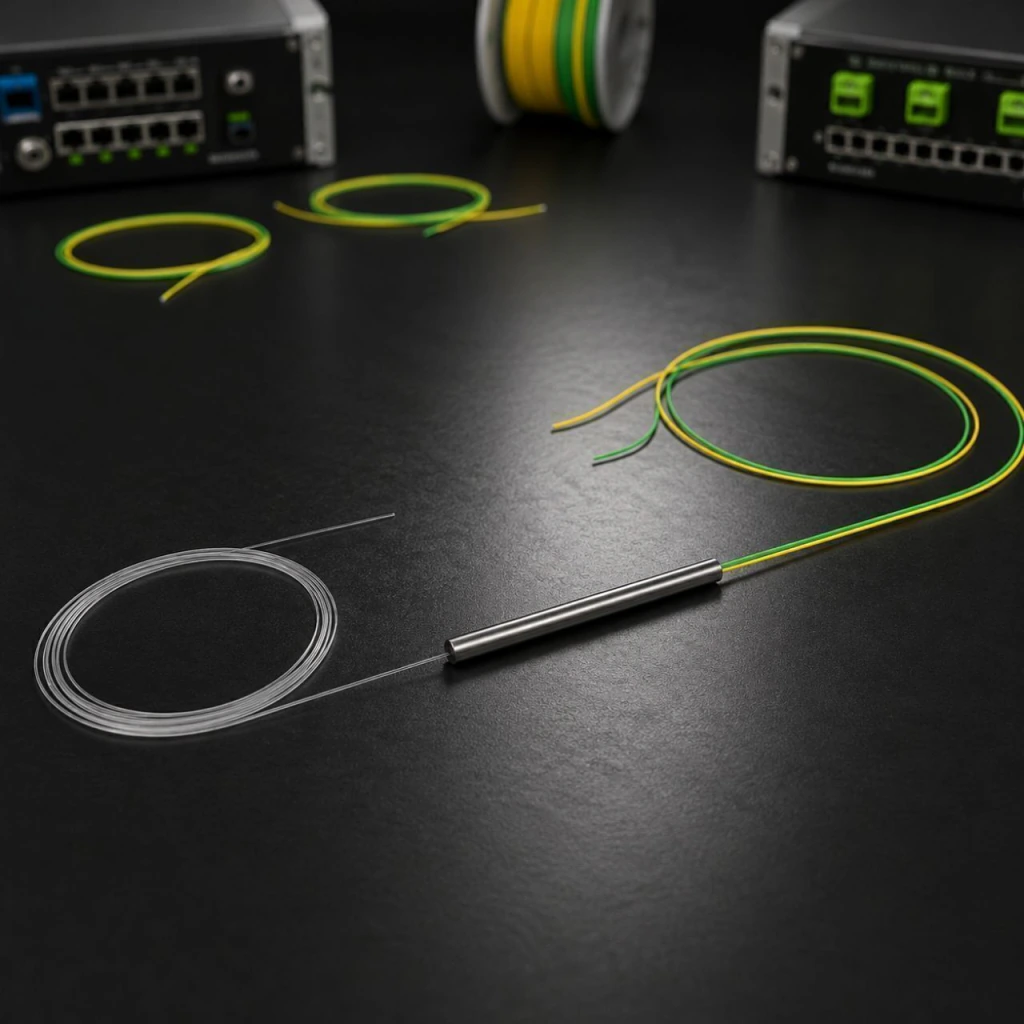

Splitter Óptico 1×2 Desbalanceado 10/90% – Sem Conector

O Splitter Óptico 1×2 Desbalanceado 10/90% é um componente óptico passivo desenvolvido para dividir um sinal de fibra óptica proveniente de uma entrada em duas saídas com diferentes níveis de potência.

Sua principal característica é a divisão assimétrica de 10/90%, direcionando aproximadamente 10% da potência óptica para uma saída e 90% para a outra.

Esse tipo de splitter é indicado para projetos em que as duas ramificações da rede possuem necessidades diferentes de potência óptica, permitindo realizar uma derivação com baixo impacto no enlace principal.

O produto é fornecido sem conectores, possibilitando a realização da terminação de acordo com as necessidades da instalação.

Principais características

• Tipo: Splitter Óptico
• Configuração: 1×2
• Tipo de divisão: Desbalanceada
• Divisão nominal: 10/90%
• Entradas: 1
• Saídas: 2
• Tecnologia: Passiva
• Alimentação elétrica: Não necessita
• Conectores: Sem conectores
• Aplicação: Redes de fibra óptica
• Uso: FTTH, GPON, FTTx e outras aplicações ópticas compatíveis
• Instalação: Conforme projeto óptico

Como funciona a divisão 10/90%?

O splitter recebe o sinal óptico através de uma única entrada e realiza sua distribuição entre duas saídas:

Entrada → 10% + 90%

Assim:

• Saída de 10%: recebe aproximadamente 10% da potência óptica;
• Saída de 90%: recebe aproximadamente 90% da potência óptica.

Em uma representação simplificada, considerando 100 unidades de potência óptica na entrada:

100 → 10 + 90

Na prática, os valores efetivos serão influenciados pelas perdas de inserção do splitter e pelas demais perdas existentes no enlace.

Splitter desbalanceado 10/90%

O modelo 10/90% apresenta uma divisão ainda mais assimétrica do que os modelos 20/80%, 25/75% ou 30/70%.

Essa característica permite que uma das ramificações receba a maior parte da potência disponível, enquanto a outra recebe uma parcela menor.

Pode ser utilizado, por exemplo, quando:

• Uma saída alimenta um trecho principal da rede;
• Uma saída necessita preservar maior potência óptica;
• Uma derivação secundária requer apenas uma pequena parcela do sinal;
• Uma saída alimenta uma segunda etapa de distribuição;
• As duas ramificações possuem distâncias muito diferentes;
• O projeto exige uma distribuição óptica altamente assimétrica.

A definição de qual saída será utilizada em cada trecho deve ser realizada conforme o projeto e o orçamento óptico da rede.

Aplicação em redes FTTH

O Splitter 1×2 10/90% pode ser utilizado como elemento passivo em diferentes arquiteturas de redes FTTH (Fiber to the Home).

Uma aplicação simplificada seria:

OLT → Fibra óptica → Splitter 1×2 10/90% → Ramificações da rede

Também pode ser utilizado em conjunto com outros splitters para criar diferentes níveis de distribuição óptica.

Porém, cada componente inserido no enlace acrescenta perda óptica e deve ser considerado no dimensionamento da rede.

Aplicação em redes GPON

O splitter pode ser utilizado em infraestruturas GPON, realizando a distribuição do sinal óptico entre diferentes ramificações.

Pode trabalhar em conjunto com:

• OLTs GPON;
• CTOs;
• DIOs;
• Caixas de distribuição;
• Caixas de emenda;
• Splitters adicionais;
• ONUs;
• ONTs.

Uma possível arquitetura é:

OLT → Splitter 1×2 10/90% → Distribuição óptica → CTO → ONUs/ONTs

A aplicação exata dependerá da arquitetura da rede e do orçamento óptico disponível.

Componente passivo

O splitter é um dispositivo totalmente passivo, não necessitando de energia elétrica para realizar a divisão do sinal.

Não possui:

• Fonte de alimentação;
• Circuitos eletrônicos ativos;
• Software;
• Configuração;
• Gerenciamento.

A divisão do sinal ocorre exclusivamente através do componente óptico.

Isso permite sua instalação em diferentes pontos da infraestrutura de fibra óptica, desde que sejam respeitadas suas condições de utilização.

Sem conectores

O produto é fornecido sem conectores ópticos instalados.

Essa característica permite que o instalador escolha e realize a terminação de acordo com o projeto.

Dependendo da infraestrutura, podem ser utilizados conectores como:

• SC/APC;
• SC/UPC;
• LC/APC;
• LC/UPC.

O tipo de conector deve ser compatível com os equipamentos e demais componentes ópticos utilizados na rede.

A terminação deve ser realizada utilizando técnicas e ferramentas apropriadas para fibra óptica.

Perda de inserção e orçamento óptico

A divisão nominal de 10/90% não significa que exatamente 10% e 90% da potência de entrada estarão disponíveis nas saídas.

O componente apresenta perdas próprias e deve ser considerado juntamente com:

• Atenuação da fibra;
• Emendas;
• Conectores;
• Adaptadores;
• Splitters adicionais;
• Distância do enlace;
• Outros componentes ópticos.

Por isso, o dimensionamento deve considerar a perda de inserção real especificada para o componente e o orçamento óptico completo da rede.

A saída de 90% deve, em princípio, ser destinada ao trecho que necessita de maior potência, enquanto a saída de 10% pode ser utilizada em uma derivação que demande menor potência.

Instalação

O splitter pode ser instalado em diferentes pontos da infraestrutura óptica, conforme sua construção e aplicação.

Entre os locais de utilização estão:

• CTOs;
• Caixas ópticas;
• Caixas de emenda;
• DIOs;
• Gabinetes ópticos;
• Painéis de distribuição;
• Caixas de telecomunicações.

Durante a instalação, recomenda-se:

• Respeitar o raio mínimo de curvatura;
• Evitar dobras acentuadas;
• Não esmagar as fibras;
• Evitar torções;
• Proteger as extremidades;
• Manter as interfaces ópticas limpas;
• Utilizar ferramentas apropriadas.

Cuidados com a fibra óptica

Para preservar o desempenho do componente:

• Mantenha as extremidades protegidas quando não estiverem conectadas;
• Não toque nas faces ópticas;
• Limpe as interfaces antes da conexão;
• Evite poeira e contaminantes;
• Não dobre excessivamente as fibras;
• Evite tração desnecessária;
• Realize testes ópticos após a instalação, quando necessário.

Nunca olhe diretamente para uma porta ou extremidade de fibra óptica, pois pode haver emissão de luz invisível ao olho humano.

Ideal para

O Splitter Óptico 1×2 Desbalanceado 10/90% é indicado para:

• Provedores de internet;
• Técnicos de fibra óptica;
• Instaladores;
• Integradores de telecomunicações;
• Redes FTTH;
• Redes GPON;
• Redes FTTx;
• Projetos de distribuição óptica;
• Expansão de redes;
• Manutenção de infraestrutura óptica;
• Projetos que necessitam de divisão assimétrica de potência.

Conteúdo da embalagem

• 01 × Splitter Óptico 1×2 Desbalanceado 10/90%
• Sem conectores

Não acompanham conectores, adaptadores, caixas, suportes ou demais acessórios, salvo quando expressamente informados no anúncio.

Informações importantes

A proporção 10/90% é nominal. A potência efetivamente disponível em cada saída depende das características do splitter e das perdas existentes no restante da rede.

Antes da instalação, recomenda-se verificar:

• Potência óptica disponível;
• Perda de inserção;
• Distância do enlace;
• Quantidade de emendas;
• Quantidade de conectores;
• Splitters adicionais;
• Sensibilidade da ONU/ONT;
• Orçamento óptico total.

A saída de 90% não deve ser considerada automaticamente como a saída principal. A definição deve ser feita com base no cálculo óptico do projeto.

Resumo técnico

Destaques do produto

Splitter 1×2 | Divisão 10/90% | Desbalanceado | Passivo | Sem conectores | FTTH | GPON | FTTx | Telecomunicações

Splitter Óptico 1×2 Desbalanceado 10/90%: componente passivo desenvolvido para realizar uma divisão óptica altamente assimétrica, direcionando aproximadamente 10% da potência para uma saída e 90% para outra. Indicado para redes FTTH, GPON, FTTx e projetos de telecomunicações que necessitam de diferentes níveis de potência entre duas ramificações.
