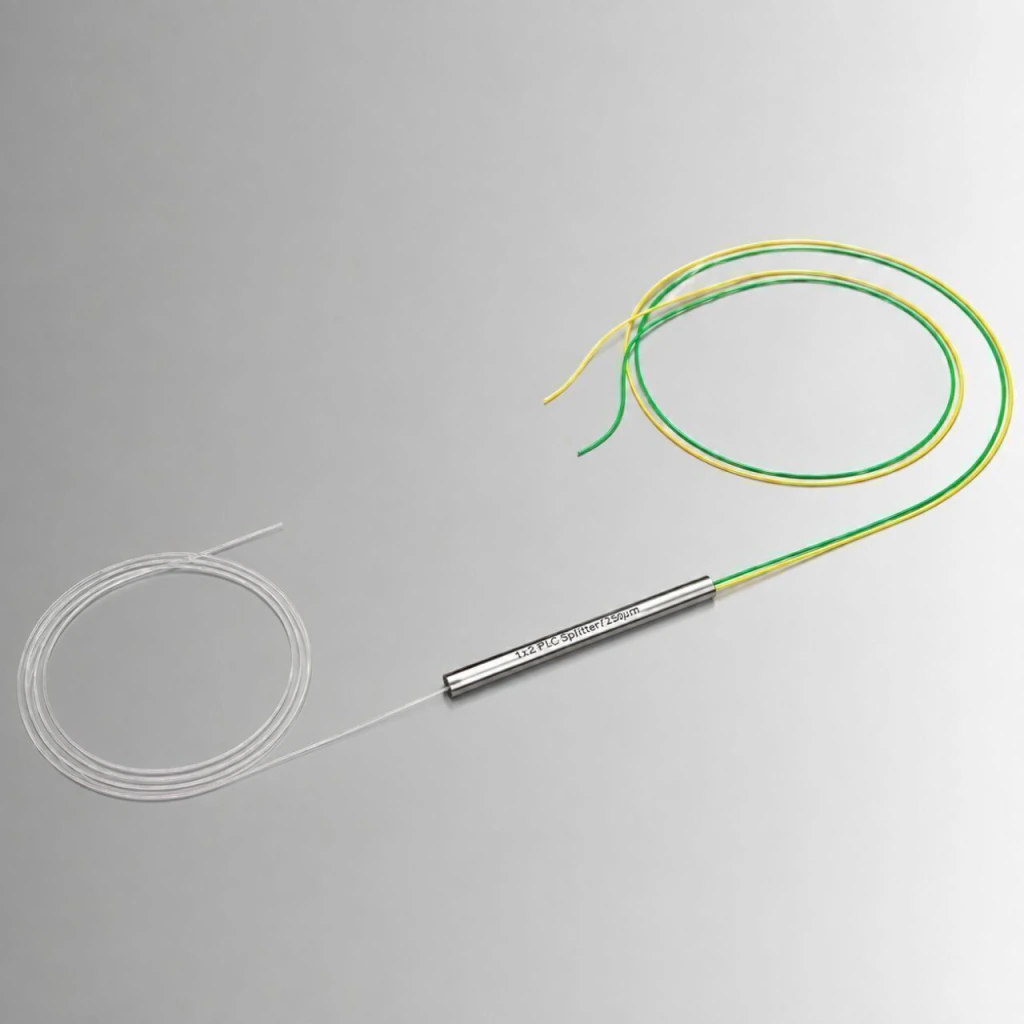

Splitter Óptico 1×2 Desbalanceado 15/85% – Sem Conector

O Splitter Óptico 1×2 Desbalanceado 15/85% é um componente passivo desenvolvido para realizar a divisão de um sinal óptico proveniente de uma única entrada em duas saídas com diferentes níveis de potência.

Diferentemente dos splitters balanceados, como os modelos 50/50%, este modelo possui uma divisão assimétrica de 15/85%, direcionando aproximadamente 15% da potência óptica para uma saída e 85% para a outra.

É indicado para projetos de redes de fibra óptica nos quais as duas ramificações possuem necessidades diferentes de potência, permitindo um melhor aproveitamento do orçamento óptico da instalação.

O produto é fornecido sem conectores, oferecendo flexibilidade para realizar a terminação de acordo com o projeto.

Principais características

• Tipo: Splitter Óptico
• Configuração: 1×2
• Tipo de divisão: Desbalanceada
• Divisão nominal: 15/85%
• Entradas: 1
• Saídas: 2
• Tecnologia: Passiva
• Alimentação elétrica: Não necessita
• Conectores: Sem conectores
• Aplicação: Redes de fibra óptica
• Uso: FTTH, GPON, FTTx e outras aplicações ópticas compatíveis
• Instalação: Conforme projeto óptico

Como funciona a divisão 15/85%?

O splitter recebe o sinal óptico através de uma única entrada e o distribui entre duas saídas com diferentes níveis de potência.

A divisão nominal é:

Entrada → 15% + 85%

Dessa forma:

• Saída de 15%: recebe aproximadamente 15% da potência óptica;
• Saída de 85%: recebe aproximadamente 85% da potência óptica.

De forma simplificada, considerando hipoteticamente 100 unidades de potência na entrada:

100 → 15 + 85

Na prática, os valores nas saídas serão inferiores aos valores ideais devido às perdas de inserção do próprio splitter e demais perdas ópticas do enlace.

Splitter desbalanceado 15/85%

A principal característica deste modelo é sua divisão óptica assimétrica.

Enquanto um splitter convencional 1×2 50/50% divide o sinal aproximadamente igualmente entre as duas saídas, o modelo 15/85% direciona uma parcela muito maior da potência para uma das ramificações.

Isso permite utilizar o componente em projetos nos quais:

• Uma ramificação necessita de maior potência;
• Uma saída alimenta um trecho mais longo;
• Uma saída possui maior quantidade de perdas;
• Uma saída alimenta uma nova etapa de divisão;
• É necessário realizar uma derivação secundária;
• O projeto exige distribuição óptica não uniforme.

A escolha da saída de 15% ou 85% deve ser definida de acordo com o orçamento óptico e as necessidades de cada trecho da rede.

Aplicação em redes FTTH

O Splitter 1×2 15/85% pode ser utilizado em diferentes pontos de uma rede FTTH (Fiber to the Home).

Uma aplicação simplificada seria:

OLT → Fibra óptica → Splitter 1×2 15/85% → Ramificações da rede

Também pode ser utilizado em conjunto com outros splitters para criar arquiteturas de distribuição em diferentes níveis.

Porém, cada splitter inserido no enlace adiciona perda óptica e deve ser considerado no cálculo do orçamento da rede.

Aplicação em redes GPON

O componente pode ser utilizado como elemento passivo em redes GPON, auxiliando na distribuição do sinal óptico entre diferentes ramificações.

Pode fazer parte de projetos envolvendo:

• OLTs GPON;
• CTOs;
• Caixas de distribuição;
• DIOs;
• Caixas de emenda;
• Splitters adicionais;
• ONUs;
• ONTs.

Uma arquitetura possível é:

OLT → Splitter 1×2 15/85% → Splitter secundário / CTO → ONUs/ONTs

A utilização exata depende do projeto e do orçamento óptico disponível.

Componente totalmente passivo

O splitter não possui componentes eletrônicos ativos e não necessita de alimentação elétrica.

Não é necessário:

• Fonte de alimentação;
• Configuração;
• Software;
• Gerenciamento;
• Equipamento eletrônico adicional.

A divisão do sinal é realizada exclusivamente por meio do componente óptico.

Essa característica torna o splitter uma solução simples e confiável para distribuição de sinais ópticos.

Sem conectores

Este modelo é fornecido sem conectores ópticos instalados.

Isso permite que o instalador realize a terminação de acordo com as necessidades da infraestrutura.

Dependendo do projeto, podem ser utilizados conectores como:

• SC/APC;
• SC/UPC;
• LC/APC;
• LC/UPC.

O tipo de conector deve ser escolhido de acordo com os equipamentos e componentes utilizados na rede.

A terminação deve ser realizada por profissional capacitado e utilizando procedimentos adequados para fibra óptica.

Perda óptica

A divisão nominal 15/85% não significa que exatamente 15% e 85% da potência de entrada estarão disponíveis nas saídas.

O splitter possui perdas próprias, além das perdas provocadas por:

• Conectores;
• Emendas;
• Fibra óptica;
• Splitters adicionais;
• Adaptadores;
• Outros componentes da rede.

Por isso, em projetos profissionais, é fundamental considerar a perda de inserção especificada para o componente e realizar o cálculo completo do orçamento óptico.

Instalação

O splitter pode ser instalado em diferentes pontos da infraestrutura óptica, conforme sua construção e aplicação.

Pode ser utilizado em:

• CTOs;
• Caixas ópticas;
• Caixas de emenda;
• DIOs;
• Gabinetes;
• Painéis ópticos;
• Caixas de telecomunicações.

Durante a instalação, recomenda-se:

• Respeitar o raio mínimo de curvatura;
• Evitar dobras excessivas;
• Não esmagar as fibras;
• Evitar torções;
• Proteger as extremidades;
• Manter as interfaces ópticas limpas;
• Utilizar ferramentas adequadas.

Cuidados com a fibra óptica

Para preservar o desempenho do componente, recomenda-se:

• Manter as extremidades protegidas quando não estiverem conectadas;
• Não tocar diretamente nas faces dos conectores;
• Realizar a limpeza das interfaces antes da conexão;
• Evitar exposição à poeira e contaminantes;
• Não dobrar excessivamente as fibras;
• Evitar tração desnecessária;
• Realizar testes ópticos após a instalação quando necessário.

Nunca olhe diretamente para uma porta ou extremidade de fibra óptica, pois pode haver emissão de luz invisível ao olho humano.

Ideal para

O Splitter Óptico 1×2 15/85% é indicado para:

• Provedores de internet;
• Técnicos de fibra óptica;
• Instaladores;
• Integradores de telecomunicações;
• Redes FTTH;
• Redes GPON;
• Redes FTTx;
• Projetos de distribuição óptica;
• Expansão de redes;
• Manutenção de infraestrutura óptica;
• Projetos que necessitam de divisão assimétrica.

Conteúdo da embalagem

• 01 × Splitter Óptico 1×2 Desbalanceado 15/85%
• Sem conectores

Não acompanham conectores, adaptadores, caixas, suportes ou demais acessórios, salvo quando expressamente informados no anúncio.

Informações importantes

A proporção 15/85% é nominal. A potência efetivamente disponível em cada saída dependerá das características do splitter e das demais perdas presentes na rede.

Antes da instalação, recomenda-se verificar:

• Potência óptica disponível;
• Perda de inserção;
• Distância do enlace;
• Quantidade de emendas;
• Quantidade de conectores;
• Splitters adicionais;
• Sensibilidade da ONU/ONT;
• Orçamento óptico total.

A saída de 85% deve ser utilizada no trecho que necessitar de maior potência, enquanto a saída de 15% deve ser direcionada ao trecho que puder operar com menor potência, sempre conforme o projeto óptico.

Resumo técnico

Destaques do produto

Splitter 1×2 | Divisão 15/85% | Desbalanceado | Passivo | Sem conectores | FTTH | GPON | FTTx | Telecomunicações

Splitter Óptico 1×2 Desbalanceado 15/85%: componente passivo desenvolvido para realizar uma divisão óptica assimétrica, direcionando aproximadamente 15% da potência para uma saída e 85% para outra. É indicado para redes FTTH, GPON, FTTx e projetos de telecomunicações que necessitam distribuir diferentes níveis de potência entre duas ramificações da rede.
