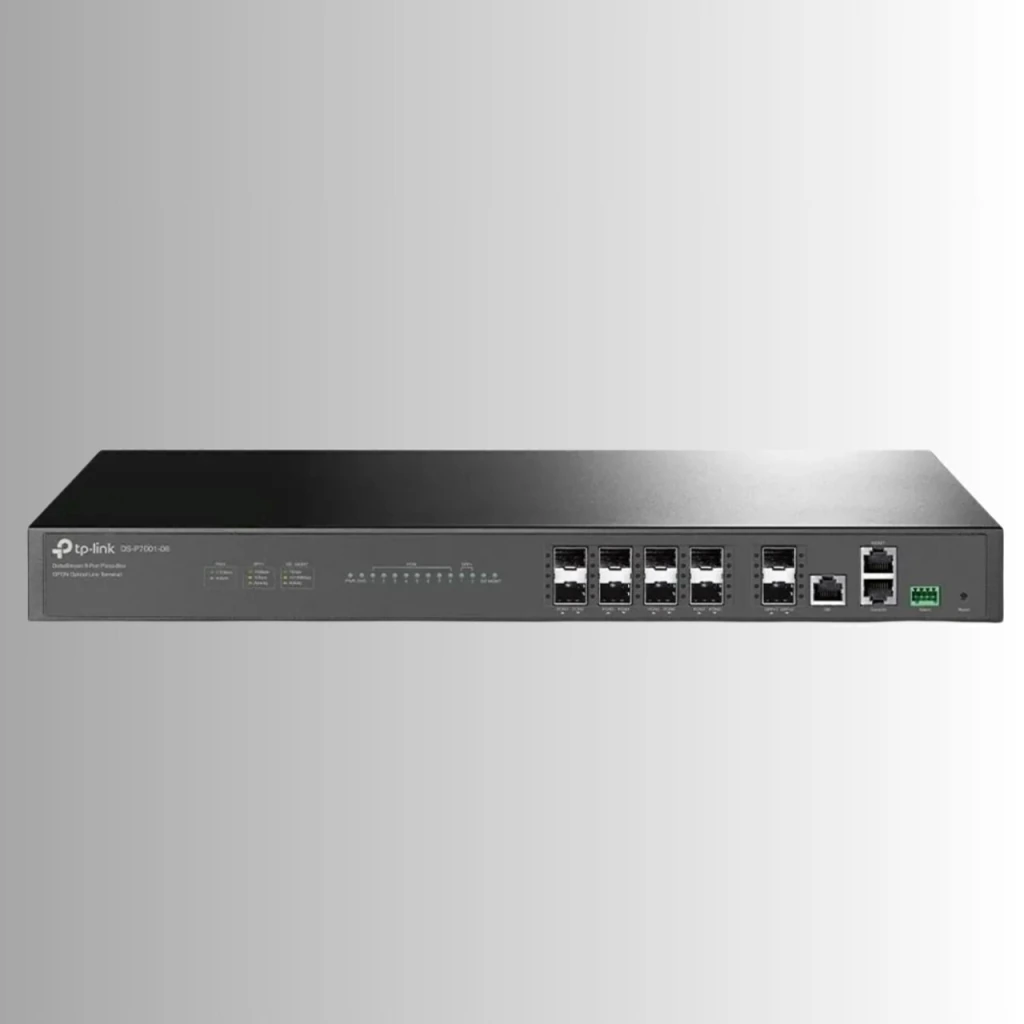

OLT GPON TP-Link DeltaStream DS-P7001-08 8 Portas – Pizza Box

A TP-Link DeltaStream DS-P7001-08 é uma OLT GPON de 8 portas desenvolvida para provedores de internet, empresas de telecomunicações, integradores e projetos de redes ópticas FTTH.

Com formato compacto Pizza Box 1U, o equipamento oferece 8 portas GPON, permitindo atender até 1.024 ONTs/ONUs utilizando uma taxa de divisão de até 1:128 por porta PON, de acordo com a capacidade especificada pela TP-Link.

A OLT também oferece 2 portas de uplink SFP+ de 10 Gb/s e 1 porta Gigabit Ethernet, proporcionando ampla capacidade para conexão com switches, roteadores, servidores e demais equipamentos da infraestrutura de rede.

É uma solução indicada para implantação e expansão de redes FTTH/GPON, oferecendo recursos avançados de gerenciamento, autenticação de ONUs, QoS, VLAN, multicast, segurança e monitoramento.

Principais características

• Marca: TP-Link
• Linha: DeltaStream
• Modelo: DS-P7001-08
• Tipo: OLT GPON
• Formato: Pizza Box / 1U
• Portas GPON: 8 × PON de 2,5 Gb/s
• Capacidade: até 1.024 ONTs/ONUs
• Divisão máxima: 1:128 por porta GPON
• Uplink: 2 × SFP+ 10 Gb/s
• Uplink adicional: 1 × RJ45 Gigabit
• Gerenciamento: 1 × RJ45 Management
• Console: 1 × RJ45 Console
• Porta de alarme: 1 × reservada
• Gerenciamento: DPMS, SNMP, CLI e interface Web
• OMCI: Sim
• Autenticação automática de ONU: Sim
• Roteamento estático: Sim
• IGMP Snooping: Sim
• QoS: IEEE 802.1p / DSCP
• Fontes redundantes: Sim
• Hot Swap: Sim
• Estado: Pizza Box profissional para infraestrutura GPON

8 portas GPON

A DS-P7001-08 possui 8 interfaces GPON, permitindo distribuir a rede óptica para diferentes áreas, clientes ou caixas de atendimento.

Cada porta GPON possui capacidade de até:

• 2,5 Gb/s downstream
• 1,25 Gb/s upstream

A TP-Link especifica uma taxa de divisão de até 1:128 por porta, permitindo atender teoricamente até 128 ONTs em cada porta PON.

Com as oito portas em operação, a capacidade máxima especificada chega a 1.024 ONTs/ONUs em um único equipamento.

Exemplo de capacidade

8 portas GPON × 128 ONTs = até 1.024 ONTs

A capacidade real recomendada em uma implantação deve considerar o dimensionamento da rede, orçamento óptico, largura de banda disponível, perfil dos clientes e política de compartilhamento do provedor.

Tecnologia GPON

A DS-P7001-08 foi desenvolvida para infraestrutura FTTH baseada em GPON.

Cada porta PON possui:

• Downstream: 2,5 Gb/s
• Upstream: 1,25 Gb/s
• Comprimento de onda TX: 1490 nm
• Comprimento de onda RX: 1310 nm
• Distância de transmissão: até 20 km
• Fibra: monomodo 9/125 μm
• Classe óptica: C+
• Divisão máxima: 1:128

A documentação da TP-Link especifica a interface PON como SC/UPC.

Importante: a distância máxima e a taxa de divisão dependem do orçamento óptico, perdas da rede, qualidade das fibras, conectores, splitters e demais componentes utilizados na instalação.

Uplinks de alta velocidade

Um dos principais diferenciais da DS-P7001-08 é seu conjunto de interfaces de uplink.

O equipamento possui:

2 × SFP+ 10 Gb/s

As duas portas SFP+ permitem conexões de alta capacidade com:

• Switches;
• Roteadores;
• Core de rede;
• Servidores;
• Agregadores;
• Outros equipamentos compatíveis com SFP+.

Isso proporciona uma infraestrutura de uplink adequada para agregação do tráfego proveniente das oito portas GPON.

1 × RJ45 Gigabit

Também está disponível uma porta 10/100/1000 Mbps RJ45, que pode ser utilizada conforme a arquitetura da rede e as necessidades de uplink.

Fontes de alimentação redundantes

A DS-P7001-08 possui duas fontes de alimentação redundantes, oferecendo maior confiabilidade para aplicações profissionais.

O equipamento suporta:

• 2 fontes AC
• 2 fontes DC
• 1 fonte AC + 1 fonte DC

A entrada AC trabalha em 100–240 V / 50–60 Hz, enquanto a alimentação DC aceita aproximadamente -38,4 V a -72 V.

As fontes são hot-swappable, permitindo substituição sem necessidade de interromper completamente a operação, conforme a arquitetura de alimentação utilizada.

Esse recurso é particularmente importante em ambientes de provedores, nos quais a continuidade do serviço é um fator crítico.

Gerenciamento centralizado

A OLT pode ser gerenciada através do DeltaStream PON Management System (DPMS).

O DPMS permite centralizar tarefas de gerenciamento e administração das OLTs, oferecendo recursos para:

• Configuração;
• Atualização de firmware;
• Reinicialização;
• Monitoramento;
• Gerenciamento de múltiplos equipamentos;
• Gerenciamento de múltiplos locais;
• Visualização da rede;
• Monitoramento inteligente;
• Gerenciamento de ONUs.

A TP-Link disponibiliza o DPMS para gerenciamento da linha DeltaStream.

Além do DPMS, o equipamento oferece gerenciamento através de:

• Interface Web
• CLI
• SNMP

Gerenciamento e autenticação das ONUs

A DS-P7001-08 oferece suporte ao OMCI, padrão utilizado para gerenciamento e configuração de ONUs/ONTs em redes GPON.

O equipamento também possui autenticação automática de ONUs, facilitando o processo de provisionamento dos clientes.

Entre os recursos relacionados à segurança da rede óptica estão:

• Detecção de ONU irregular;
• Isolamento de Rogue ONU;
• Criptografia de dados;
• Autenticação de ONU;
• Gerenciamento OMCI.

Recursos de QoS

A OLT possui recursos de Quality of Service (QoS) para gerenciamento e priorização do tráfego.

Entre os recursos estão:

• IEEE 802.1p;
• DSCP QoS;
• Limitação de taxa;
• Identificação de diferentes tipos de tráfego;
• VLAN de voz;
• QoS para serviços de VoIP.

Isso permite ao provedor criar políticas de priorização e controle de banda de acordo com o perfil de serviço oferecido ao cliente.

Recursos de rede

A DS-P7001-08 possui recursos de camada 2 e funções avançadas de rede, incluindo:

• VLAN;
• QoS;
• DHCP Server;
• DHCP Relay;
• Roteamento estático;
• IGMP Snooping;
• MLD Snooping;
• Multicast;
• Auto VoIP;
• Voice VLAN;
• Controle de tráfego;
• Identificação de múltiplos serviços.

Esses recursos permitem utilizar a OLT em diferentes arquiteturas de redes FTTH e aplicações de provedores.

Recursos de segurança

A OLT também oferece recursos de proteção e controle da infraestrutura de rede, incluindo:

• ACL;
• Autenticação 802.1X;
• ARP Inspection;
• IP Source Guard;
• Proteção contra Rogue ONU;
• Criptografia de dados;
• Controle de acesso.

Esses recursos permitem implementar políticas de segurança diretamente na infraestrutura de acesso.

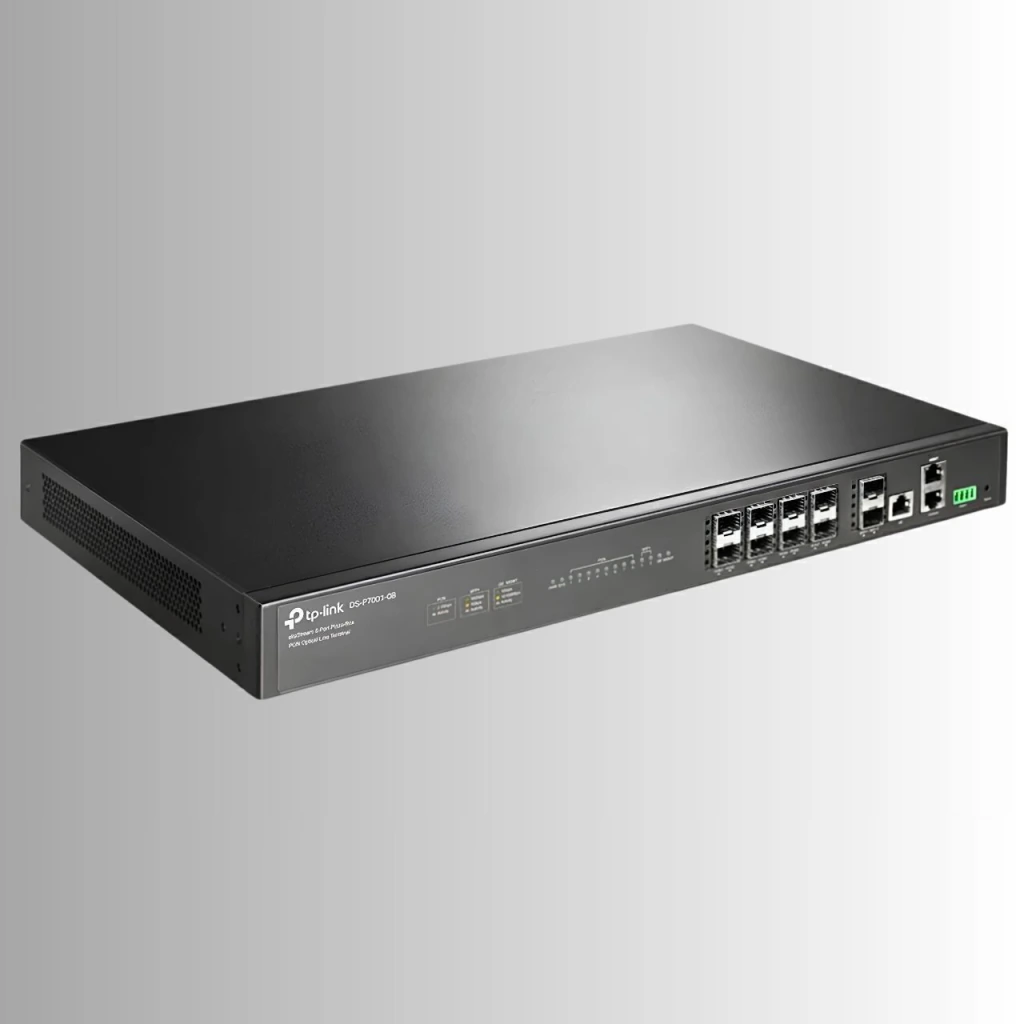

Formato Pizza Box 1U

O equipamento possui formato compacto do tipo Pizza Box, com altura aproximada de 1U, sendo adequado para instalação em racks e ambientes técnicos.

Dimensões aproximadas:

440 × 260 × 44 mm

O formato permite organizar a OLT juntamente com switches, roteadores, servidores e demais equipamentos de infraestrutura.

Consumo e condições de operação

O consumo máximo especificado é de aproximadamente 70 W.

Faixa de temperatura de operação:

0 °C a 50 °C

Temperatura de armazenamento:

-40 °C a 70 °C

Essas características tornam o equipamento adequado para ambientes técnicos e infraestrutura de telecomunicações, desde que respeitadas as condições de instalação e ventilação recomendadas.

Aplicações

A TP-Link DeltaStream DS-P7001-08 pode ser utilizada em diversos cenários de infraestrutura óptica, como:

• Provedores de internet;
• Redes FTTH;
• Condomínios;
• Hotéis;
• Empresas;
• Campus;
• Redes metropolitanas;
• Projetos de expansão de provedores;
• Redes corporativas;
• Infraestrutura de telecomunicações;
• Implantação de novos clientes;
• Expansão de redes GPON existentes.

Ideal para provedores de internet

Por possuir 8 portas GPON e capacidade de até 1.024 ONTs, a DS-P7001-08 é especialmente interessante para provedores que precisam de uma OLT com maior densidade de clientes sem ocupar um grande espaço físico.

A combinação de:

8 portas GPON + 2 uplinks 10G + 1 uplink Gigabit + fontes redundantes

permite montar uma infraestrutura de acesso com boa capacidade de agregação e recursos voltados para operação profissional.

Conteúdo da embalagem

Conforme a documentação da TP-Link, a embalagem pode incluir:

• 01 × OLT TP-Link DeltaStream DS-P7001-08
• Cabos de alimentação;
• Cabo de console;
• Guia de instalação;
• Suportes para montagem;
• Parafusos;
• Pés de borracha.

Para este anúncio, serão enviados somente os acessórios efetivamente apresentados nas fotos ou expressamente informados na descrição.

Importante antes da compra

Por se tratar de um equipamento profissional de infraestrutura GPON, recomendamos que o comprador confirme previamente:

• Compatibilidade das ONTs/ONUs utilizadas;
• Versão de hardware;
• Versão de firmware;
• Tipo de conector óptico;
• Compatibilidade dos módulos SFP/SFP+;
• Necessidade de provisionamento das ONUs;
• Orçamento óptico da rede;
• Dimensionamento dos splitters;
• Capacidade de uplink necessária;
• Compatibilidade com a arquitetura de rede existente.

A TP-Link mantém versões de hardware V1 e V1.10 do DS-P7001-08 e disponibiliza documentação e firmware específicos para cada versão. Portanto, é importante conferir a versão indicada na etiqueta do equipamento antes da compra e da atualização de firmware.

Resumo técnico

*A distância máxima depende do orçamento óptico e das condições reais da rede.

Destaques do equipamento

8 portas GPON | Até 1.024 ONTs | Split 1:128 | 2 uplinks 10G SFP+ | Uplink Gigabit | Fontes redundantes | Hot Swap | Gerenciamento DPMS | OMCI | QoS | Roteamento estático | IGMP Snooping

TP-Link DeltaStream DS-P7001-08: uma OLT GPON profissional de 8 portas, desenvolvida para provedores e projetos FTTH que necessitam de alta densidade de clientes, uplinks de 10 Gb/s, gerenciamento centralizado e recursos avançados de rede e segurança.
